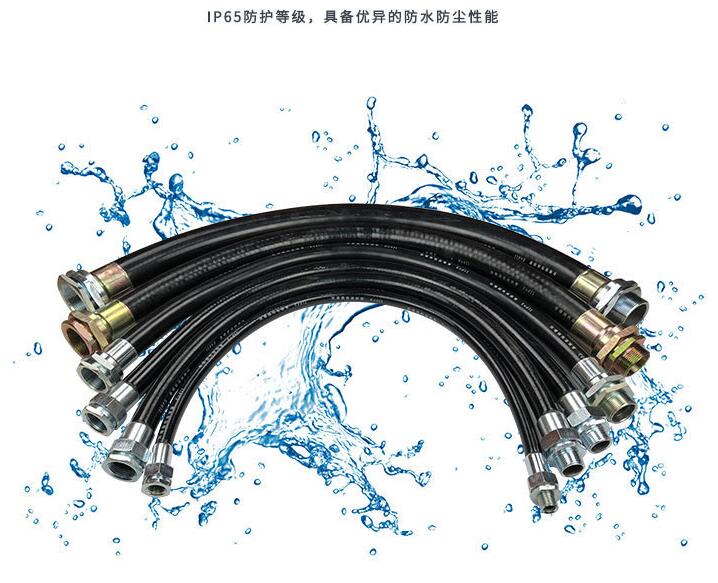

帶有包覆層的撓性防爆軟管

一種撓性防爆軟管，其用于外緣帶有包覆層的軟管，所述卡套式活接頭包括軟管護套、本體、內接頭、鎖緊螺母和螺母，所述本體設置有環形凸起，所述內接頭為T字形，其外壁上設置有一扣外螺紋，所述內接頭放置在所述本體且與所述環形凸起相接觸，所述軟管護套套在所述內接頭上；所述螺母與所述鎖緊螺母和所述本體螺紋連接，所述鎖緊螺母與所述本體之間還有一墊片。本產品的有益效果是耐沖擊、抗老化、阻燃、撓性好、連接牢固、密封性好，可以根據施工需要選擇軟管的長度。

本產品屬于管線技術領域，尤其是涉及一種撓性防爆軟管。

背景技術
撓性軟管一般由不銹鋼波紋管、橡膠或聚乙烯管和接頭構成，接頭則包括內螺紋接頭和外螺紋接頭，通過內接頭和接頭螺母與軟管連接，密封性較差。還有一部分是兩端沒有螺紋接頭，用戶選擇合適的螺紋接頭比較困難。現有軟管在耐沖擊、抗老化、阻燃性、撓性和連接牢固性等性能較差。

發明內容
本產品要解決的問題是提供一種撓性防爆軟管，具有耐沖擊、抗老化、阻燃、 撓性好、連接牢固、密封性好等優點，尤其適合石油、化工、軍工、電力、冶金等行業。

解決上述技術問題，本產品采用的技術方案是：一種撓性防爆軟管，其用于外緣帶有包覆層的軟管，所述卡套式活接頭包括軟管護套、本體、內接頭、鎖緊螺母和螺母。
本產品設置有環形凸起，所述內接頭為T字形，其外壁上設置有一扣外螺紋，所述內接頭放置在所述本體且與所述環形凸起相接觸，所述軟管護套套在所述內接頭上；
所述螺母與所述鎖緊螺母和所述本體螺紋連接，所述鎖緊螺母與所述本體之間還有一墊片。
所述軟管內層為波紋管，外層為聚氯乙烯護套。
本產品具有的優點和積極效果是：由于采用上述技術方案，本產品的防爆軟管由卡套式活接頭連接，具有安裝牢固、密封效果好、耐沖擊、抗老化、阻燃、撓性好、連接牢固等優點。

附圖說明
圖1是本產品的爆炸結構示意圖。
圖中： 1、本體 2、內接頭 3、螺母 4、軟管護套 5、墊片 6、鎖緊螺母 7、環形凸起 8、外螺紋 9、軟管

具體實施方式
如圖1所示，本產品一種撓性防爆軟管，其用于外緣帶有包覆層的軟管9，所述卡套式活接頭包括軟管護套4、本體1、內接頭2、鎖緊螺母6和螺母3，
所述本體1設置有環形凸起7，所述內接頭2為T字形，其外壁上設置有一扣外螺紋8，所述內接頭2放置在所述本體1且與所述環形凸起7相接觸，所述軟管護套4套在所述內接頭2上；
所述螺母3與所述鎖緊螺母6和所述本體1螺紋連接，所述鎖緊螺母6與所述本體1之間還有一墊片5 ；
所述軟管9內層為波紋管，外層為聚氯乙烯護套。
工作過程
先將軟管護套4套在軟管9上，在將軟管9旋入內接頭2上， 然后整體放入本體1內，將螺母3旋緊即可，本體1的另一端插入需要安裝的地方，通過鎖緊螺母6安裝固定。

1.一種撓性防爆軟管，其用于外緣帶有包覆層的軟管（9)，其特征在于：所述卡套式活接頭包括軟管護套、本體（1)、內接頭O)、鎖緊螺母（6)和螺母（3)，所述本體⑴設置有環形凸起（7)，所述內接頭（2)為T字形，其外壁上設置有一扣外螺紋（8)，所述內接頭（?放置在所述本體（1)且與所述環形凸起（7)相接觸，所述軟管護套⑷套在所述內接頭⑵上；所述螺母C3)與所述鎖緊螺母（6)和所述本體（1)螺紋連接，所述鎖緊螺母（6)與所述本體（1)之間還有一墊片（5)。
2.根據權利要求1所述的一種撓性防爆軟管，其特征在于：所述軟管（9)內層為波紋管，外層為聚氯乙烯護套。
