| 高壓膠管總成接頭標準一覽表 | |||||||
| 代號 | 膠管總成接頭形式 | 說明 | 引用標準 | 代號 | 膠管總成接頭形式 | 說明 | 引用標準 |
| A | 與焊接式管接頭接觸面用密封圈 |
GB9065.3-88 (JB1885-77) |
I
|
有英制或美制螺紋連接 |
AGR-K AGN |
||
| B | 與24°擴口式卡套接頭連接 |
GB9065.2-88 (JB1886-77) RSL,RSS |
J | 有60°錐形角連接 |
AGR輕型 AGR重型 |
||
| C | 與球面接頭或同角度錐面接頭連接 |
GB9065.1-88 (JB1887-77) DKJ輕型DKJ重型 |
K | 與插桿孔卡板連接帶O形密封圈 | |||
| D | 與24°60°擴口式接頭連接 |
DKL DKM |
M | 有帶密封槽各不帶密封槽螺紋連接 | |||
| E | 與卡套式管子連接 |
CEL CES |
O | 用空心鉸管螺釘連接，兩平面用密封墊圈 | |||
| F | 帶O形圈密封槽，采用SAE法蘭連接 |
SFL3000 SFL6000 SAF法蘭 |
P | 與74°擴口式管接頭連接 | AGJ | ||
| G | 與同角度60°擴口式管接頭連接 |
DKR重型 DKR輕型 |
R | 與24°或60°擴口式管接頭連接 |
DKF DKM |
||
| H | 帶O形密封圈與24°擴口式管接頭連接 |
DKO-L DKO |
|||||
 |
 |

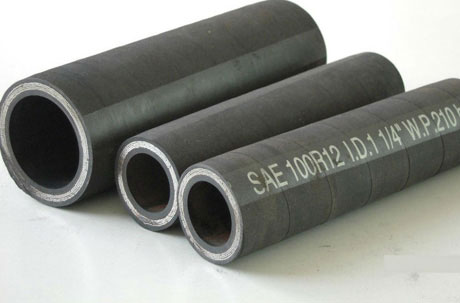

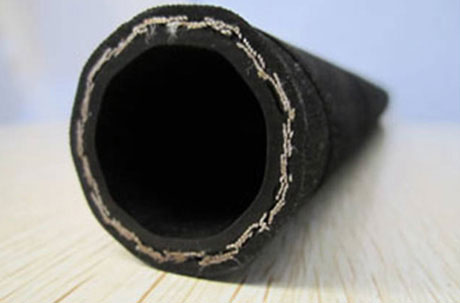

| 高壓膠管 | 高壓鋼絲纏繞膠管 |
 |
 |

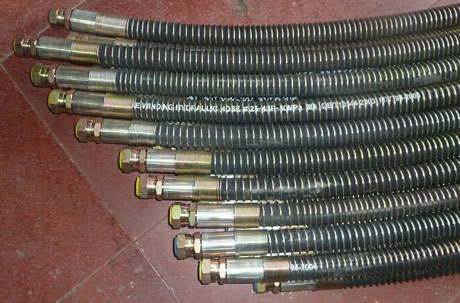

| 高壓膠管總成 | 耐油膠管 |
 |
 |

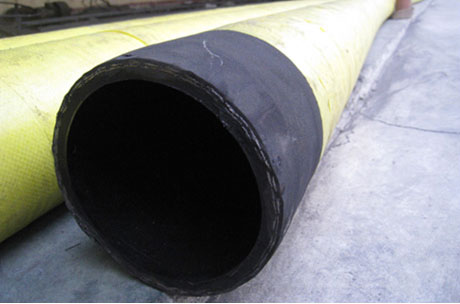

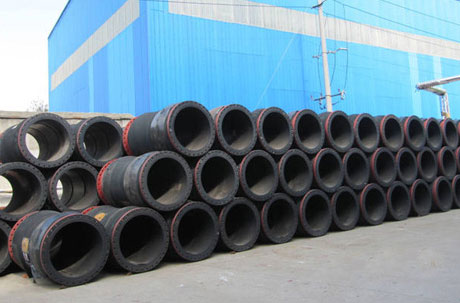

| 大口徑膠管 | 耐高溫膠管 |
 |
 |
| 耐磨膠管 | 阻燃膠管 |
 |
 |

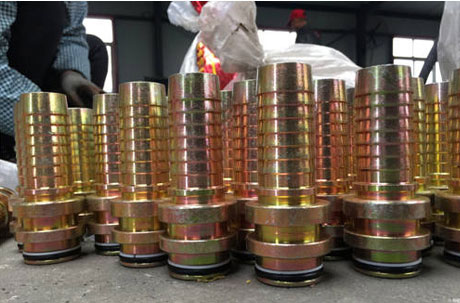

| 尼龍樹脂膠管 | 膠管接頭 |
